YJ系列悬臂式型钢矫直机
YJ200机、250机型采用立式电动机直接与矫直机连接，减速机构安置在矫直机机体内，使整机结构紧凑合理，体积小。本机均采用滚动集中自动润滑轴承，提高了矫直机精度和耐用度，并在上辊设置了平衡装置，避免了型材进入孔型时产生的冲击现象，另外，滚距选用不等式，使矫直效果更为理想。
YJ350、450二个机型采用卧式电动机，用联轴器与设在机体内的减速机直接连接，具有YJ250以下矫直机共同特点，YJ450设有电动升降调节设备。
技术参数：
型号
|
平均辊距(mm)
|
辊数(个)
|
调节距离
|
最大塑性弯曲力距(KN、W)
|
可矫型钢最大尺寸和规格
|
矫直速度M/S
|
主电机功率KW
|
垂直(mm)
|
水平(mm)
|
元钢
|
方钢
|
钢轨
|
角钢
|
槽钢
|
工字钢
|
六角
|
扁钢
|
mm
|
mm
|
kg
|
号
|
号
|
|
|
mm
|
YJ200
|
200
|
9+1
|
30
|
15
|
1.05
|
25
|
20
|
/
|
3
|
4
|
/
|
20
|
6×25
|
2.5
|
15
|
YJ250
|
250
|
13+1
|
45
|
15
|
2.86
|
35
|
30
|
5
|
6.3
|
6.5
|
/
|
30
|
10×30
|
2.5
|
30
|
YJ350
|
350
|
9+1
|
80
|
20
|
8.35
|
50
|
45
|
|
8
|
10
|
10
|
45
|
14×55
|
2
|
45
|
YJ400
|
400
|
9+1
|
100
|
20
|
14.5
|
55
|
50
|
11
|
10
|
12
|
12
|
50
|
16×65
|
2
|
55
|
YJ450
|
450
|
9+1
|
100
|
20
|
18.5
|
55
|
55
|
12
|
10
|
14
|
14
|
55
|
20×80
|
2
|
55
|
注：表中最大塑性弯曲力按形钢的屈服极限δs≤400MPa计算
YJ系列悬臂式型钢矫直机

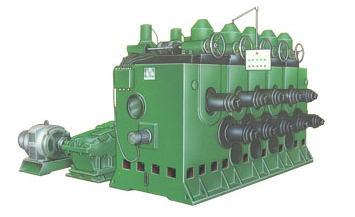

1、YJ550、600矫直机由主电机、减速机、矫直机三大件组成，并设有电动升降调节装置，矫直机架为上下分体式结构。使设备维修方便、体积小、重量轻、集中自动润滑等特点。
2、YJ700、YJ800矫直机由主电机、联合齿轮箱、冶金万向轴、胶纸机架四大件组成。YJ550、YJ600、YJ700、YJ800具有与其它YJ系列的共同特点。
型号
|
平均辊距(mm)
|
辊数(个)
|
调节距离
|
最大塑性弯曲力距(KN、W)
|
可矫型钢最大尺寸和规格
|
矫直速度M/S
|
主电机功率KW
|
垂直(mm)
|
水平(mm)
|
元钢
|
方钢
|
钢轨
|
角钢
|
槽钢
|
工字钢
|
六角
|
扁钢
|
mm
|
mm
|
kg
|
号
|
号
|
|
|
mm
|
YJ550
|
500
|
9+1
|
120
|
25
|
40
|
85
|
80
|
18
|
12
|
18
|
18
|
80
|
20×150
|
1.5
|
75
|
YJ600
|
600
|
9+1
|
160
|
25
|
58
|
105
|
95
|
24
|
14
|
22
|
22
|
95
|
20×200
|
1.5
|
132
|
YJ700
|
700
|
7+1
|
180
|
30
|
78.5
|
120
|
100
|
26
|
16
|
28
|
28
|
100
|
25×200
|
1
|
160
|
YJ800
|
800
|
7+1
|
200
|
40
|
126
|
130
|
120
|
38
|
20
|
36
|
36
|
120
|
35×200
|
1
|
200
|
注：表中最大塑性弯曲力距按形钢的屈服极限δs≤400MPa计算
|
